La capital colombiana sigue avanzando y muy pronto se completará definitivamente la entrega de la flota de buses eléctricos, adjudicada durante diciembre de 2020 y enero de 2021. Una de las localidades de Bogotá que más necesidades tiene de rutas de buses ágiles y con buses modernos, es Usme y por eso ha llegado el momento de inaugurar el patio El Prado, que será la sede de operaciones de Mueve Usme, concesionario del componente zonal de Transmilenio.
Se trata de 229 buses (117 busetones para 50 pasajeros y 112 padrones con capacidad para 80 personas) que inician su operación y que marcan un hito importante, pues tendrán el patio más grande para buses eléctricos en Latinoamérica. Este tiene un área de 39.000 metros cuadrados, de los cuales casi un 75% está construido, con espacios para 108 cargadores dobles, los cárcamos y garajes para hacer los trabajos de mantenimiento de los vehículos, así como zonas administrativas y de descanso para los conductores.
“Entregamos 229 buses eléctricos y completamos 1.290 unidades, antes que termine 2022 tendremos 1.485 buses que traen beneficios desde el punto de vista ambiental. Los buses eléctricos pueden ahorrar unos 37.000 millones al año en temas de salud, por reducción de enfermedades cardiorespiratorias con estos vehículos mejoraremos 4 frecuencias existentes de la zona y estrenaremos otras 4 rutas, con la comunidad de Usme que participó en la construcción de esto que hoy estamos entregando” mencionó Álvaro Rengifo, Gerente de Transmilenio.
Los buses cuentan con chasises BYD construidos en China y carrocerías construidas por Busscar de Colombia, en su planta de Pereira. Para el busetón usan la plataforma BC89S01 que tiene un largo de 8.937mm y una distancia entre ejes de 5.105mm, ideal para desarrollar la configuración de 50 pasajeros máximo, con 21 ocupantes sentados (más conductor) y 28 personas de pie. La longitud total del midibus, alcanza los 9.477mm
Por su parte el padrón BC11S01 con sus 12,16 metros de longitud y distancia entre ejes de 6.219mm, permite entregar buses con un largo carrozable de 12.477mm y transporta 31 pasajeros sentados (más conductor) y 48 de pie, admitiendo un peso bruto vehicular máximo de 20.000kg (las baterías obviamente son las que generan el mayor lastre)
Los vehículos atenderán ocho rutas que conectarán a Usme de la siguiente manera:
DH 717 – Bonanza / Usme Centro
AH720 – 7 de Agosto / Ciudadela Usme
LH723 – Portal 20 de Julio / Usme Centro
KH724 – Montevideo / Ciudadela Usme
AH725 – Las Nieves (centro de Bogotá) / El Tuno
H726 – General Santander / Bolonia
AD214 – Ricaurte / Bachué
FH718 – La Rivera / Usme Centro
910 Rural – El Destino
KH721 – Terminal Salite / El Tuno
Este nuevo patio empleará cerca de 900 personas entre conductores, técnicos de mantenimiento, personal de soporte y administrativos. Este patio El Prado es el segundo que EnelX entrega bajo su completa administración, incluyendo construcción y financiar el material rodante, la compañía ha instalado 412 cargadores con una potencia de 150Kw cada uno, para brindar energía a las baterías de 878 buses y una inversión que supera los 850.000 millones de pesos.
Han sido más de 13 meses de preparación del patio, trabajando con la comunidad y que hace parte del desarrollo que se quiere dar a la localidad de Usme, que recibe varias obras de infraestructura que mejorarán la calidad de vida de los habitantes brindándoles mejor acceso a educación, esparcimiento y servicios de salud, unidos a estas soluciones de movilidad sostenible.
Además, el patio tiene un sistema de generación fotovoltaica compuesto por 130 paneles solares, iluminación led que permite hasta un 40% de ahorro de energía. Adicionalmente, la infraestructura cuenta con sistema de recolección de aguas lluvias para el lavado de los buses, economizando este insumo en una operación de soporte de flota que tendrá que hacerse diariamente.
Estas entregas permitirán que en los próximos meses, se logren disminuciones en el material particulado todavía mayores, considerando que en la última información del inventario de emisiones a cargo de la Secretaría de Ambiente de Bogotá, se consiguió una reducción del 37%, en parte gracias a la renovación de la flota de buses en la capital del país.
Superpolo cumple veinte años en Colombia, en los que no solo se ha dedicado al desarrollo y ensamble de autobuses del gigante brasilero Marcopolo, sino también contribuyendo a la modernización del transporte en nuestro país. Primero con la línea Viale para los nacientes sistemas masivos y BRT, continuando con las de carretera además de los midi y microbuses.
Dentro de todos los desarrollos, los trabajos con nuevas fuentes de energía han adquirido una gran importancia, puesto que los constructores de carrocerías también deben preparar creaciones para las plataformas de propulsión 100% eléctrica, que implican desafíos en la construcción: refuerzos para soportar mayor peso, instalación adecuada de las baterías, facilitar el enfriamiento de los acumuladores y el reto es de marca mayor, cuando se trata de construir los nuevos autobuses eléctricos que harán parte del componente zonal de Transmilenio, siendo uno de los escenarios más severos en el mundo para una operación de movilización masiva.
En las instalaciones de Marcopolo-Superpolo en Cota a las afueras de Bogotá, se han fabricado 406 buses que a finales de 2021 estarán aportando a la movilidad sustentable de la ciudad, de los cuales cerca del 70% de los componentes de la carrocería son aportados por proveedores locales, contribuyendo a la generación de importantes fuentes de empleo y transferencia de conocimiento a las compañías colombianas, en un proyecto que demuestra la capacidad para adaptar soluciones globales a nuestro mercado.
LA RUTA DE UN PROYECTO
Fontibón es una localidad de Bogotá, ubicada al occidente de la ciudad donde habitan cerca de 450.000 personas. Una zona en la que unidades residenciales comparten espacio con instalaciones industriales, el aeropuerto El Dorado y las vías que permiten la salida de vehículos hacia municipios conurbados como Funza, Mosquera, Madrid y Facatativá, además de Antioquia y el norte del país.
Cuando se definió la implementación del Sistema Integrado de Transporte Público (SITP), la operación de Fontibón fue adjudicada inicialmente al concesionario Coobus en 2010, quien nunca logró incorporar la flota que se había comprometido a vincular, le fue terminado el contrato en 2016 que celebró con Transmilenio y por eso quedaron pendientes 3 unidades funcionales (patios).
Iniciando la pasada década llegó BYD al segmento de transporte con su portafolio de autobuses cero emisiones, donde tuvo que construirse un espacio que no existía porque tenía que luchar contra el fantasma de la calidad de los productos (cada vez más alejado) y las dificultades para desarrollar modelos de operación con buses eléctricos. Incluso este fabricante realizó una gran cantidad de ensayos y pruebas piloto en varias ciudades del país, analizando la viabilidad de proyectos a mayor escala.
¿CÓMO SE ASIGNARÁ LA NUEVA FLOTA?
UNIDAD FUNCIONAL
ZONA
RUTAS
CANTIAD BUSETONES
CANTIDAD BUSES
TOTAL
EQUIVALENCIA EN PADRONES 80 PAX
6
FONTIBÓN III
7
125
68
193
152
17
FONTIBÓN V
8
146
67
213
164
En 2019, se renegocian las condiciones de los contratos que se tenían firmados entre concesionarios y Transmilenio, lo que también abrió la puerta a nuevas licitaciones para entregar en concesión las zonas que están pendientes por adjudicar, donde la incorporación de buses eléctricos ha sido un aspecto importante. En 2020 se realiza el concurso para asignar 406 vehículos, para Fontibón, siendo elegida la propuesta con la combinación de carrocería Marcopolo y chasis BYD, en configuraciones padrón para 80 pasajeros y Busetón para 50 ocupantes.
FUNCIONALIDAD, BELLEZA Y ECONOMÍA

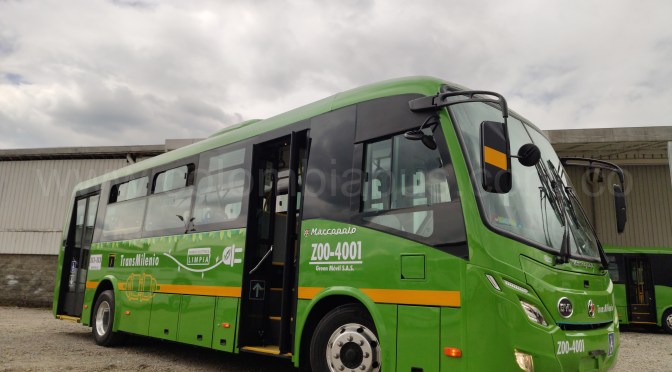

Esta versión de Busetón parte del chasís eléctrico BYD93S01 que ofrece una gran distancia entre ejes de 5.100mm, lo que externamente le da un aspecto de bus de mayor tamaño e incluso, salvo por la puerta de ingreso de los pasajeros que está posterior al eje delantero, se ve como un autobús de motor trasero de propulsión convencional. Alcanza una longitud total de 9.550mm y su altura máxima llega a los 3.100mm
Su voladizo frontal corto de 1.310mm es fundamental para tener un gran radio de giro para moverse por las calles estrechas, mientras que el ancho máximo alcanza los 2.475mm. Las baterías están ubicadas en los compartimentos laterales dispuestos entre los ejes; por otra parte, el acceso para el profesional que lo opera es muy cómodo, gracias a que el borde inferior de la puerta está muy cerca del piso.
Un autobús que mezcla las líneas fluidas tipo monorraíl de la serie Gran Viale BRT vista en padrones y articulados con trazos del modelo Torino más económico y naturalmente, los busetones Senior. Considerando la dureza de la operación, se utilizan componentes de fácil reparación como los juegos de luces frontales y posteriores; las delimitadoras, de cruce, antiniebla y pilotos traseros, son comunes a los diferentes modelos urbanos fabricados por Superpolo en Colombia. También los retrovisores exteriores adelantados, de regulación manual son sencillos y menos costosos de reemplazar, si se compara con los carenados de otras series urbanas de Marcopolo.
El rutero con indicadores en LED ha sido ubicado en la parte superior del panorámico frontal, para aprovechar todo el ancho y permitir una mejor visualización de los destinos. El área posterior trasera también cuenta con un informador de ruta LED, tercera luz de freno, paragolpes de fácil reemplazo y en lo que podría simular un portaplaca, se encuentra una pequeña puerta que cubre los conectores para recargar baterías.
FUNCIONALIDAD E INCLUSIÓN

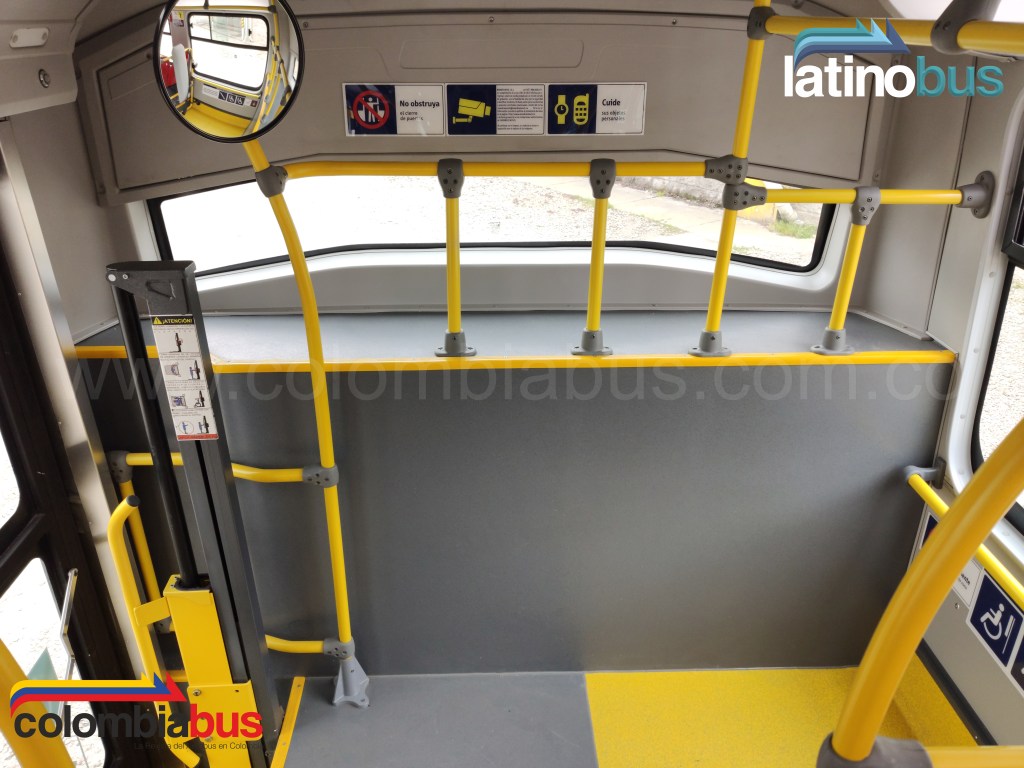

El autobús cuenta con suspensión neumática regulable en altura, lo que permite a cualquier persona acceder con facilidad al vehículo y ubicarse su interior. En la puerta trasera se encuentra el mecanismo elevador, que facilita el ingreso de quienes cuentan con condición de movilidad reducida y se desplazan con silla de ruedas u otros mecanismos de ayuda. Asimismo, comunica con el área donde este tipo de pasajeros deben permanecer mientras el bus está en marcha, con el mamparo acolchado, los sistemas de sujeción y timbres.

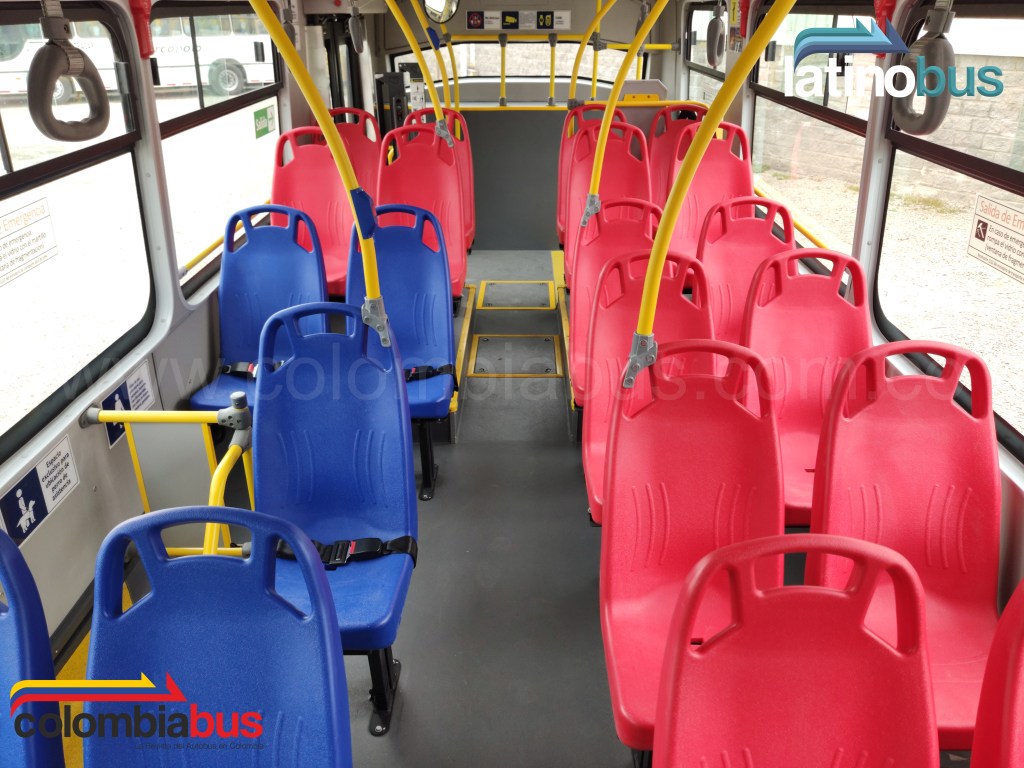

Se han dispuesto 18 sillas rígidas rojas y 5 azules, desarrolladas en plástico de alta resistencia, lo que también facilita su mantenimiento. Los asientos preferenciales para adultos mayores, mujeres en embarazo y quienes viajan con ayuda viva, están ubicados al lado derecho del autobús. El pasillo interior tiene un área de 4,91 metros cuadrados, lo que permite ubicar hasta 29 personas de pie. Los forros internos laterales y de techo, además de las sillas, son antivandálicos.
En su interior los pasajeros encontrarán cámaras que permiten registrar lo que ocurre durante el viaje, tomacorrientes USB para recargar dispositivos móviles, pantalla de información con datos de las rutas y del sistema Transmilenio e informador electrónico en LED con puntos de parada. Los asideros, pasamanos manijas y botones de timbre están al alcance de cualquier persona, mientras que en diferentes costados se encuentra una completa señalética.
FICHA TÉCNICA CHASIS BYD B93S01
DIMENSIONES
Largo
8.937mm
Ancho
2.363mm
Distancia entre ejes
5.100mm
Voladizo delantero
1.310mm
Voladizo trasero
2.527mm
Angulo de entrada / salida
15°/8°
Distancia mínima al suelo
280mm
Radio de giro
Menor a 12 metros
PESOS
Peso Bruto Vehicular Máximo
14.500Kg
Capacidad eje delantero
5.000Kg
Capacidad eje trasero
9.500Kg
FRENOS
Discos en las 4 ruedas, sistema EBS y ABS
RUEDAS
265/70 R19.5 – rines de aluminio
DIRECCIÓN
Hidráulica electroasistida
SUSPENSIÓN
Neumática con regulación de altura
MOTOR
Sincrónico de imán sin escobillas, acoplado al diferencial trasero
Potencia Nominal
135Kw
Potencia Máxima
200Kw
Torque Máximo
2300Nm
RENDIMIENTO
Autonomía
Superior a 260Km
Capacidad de ascenso
Hasta pendientes de 23° inclinación durante 100m
Velocidad Máxima
60Km (regulada)
BATERÍAS
Material
Litio-hierro-fosfato
Tiempo de recarga (completo)
Menos de 5 horas (1 solo conector)
Conectores
Combo CCS2
Potencia de carga
150Kw
LA OFICINA

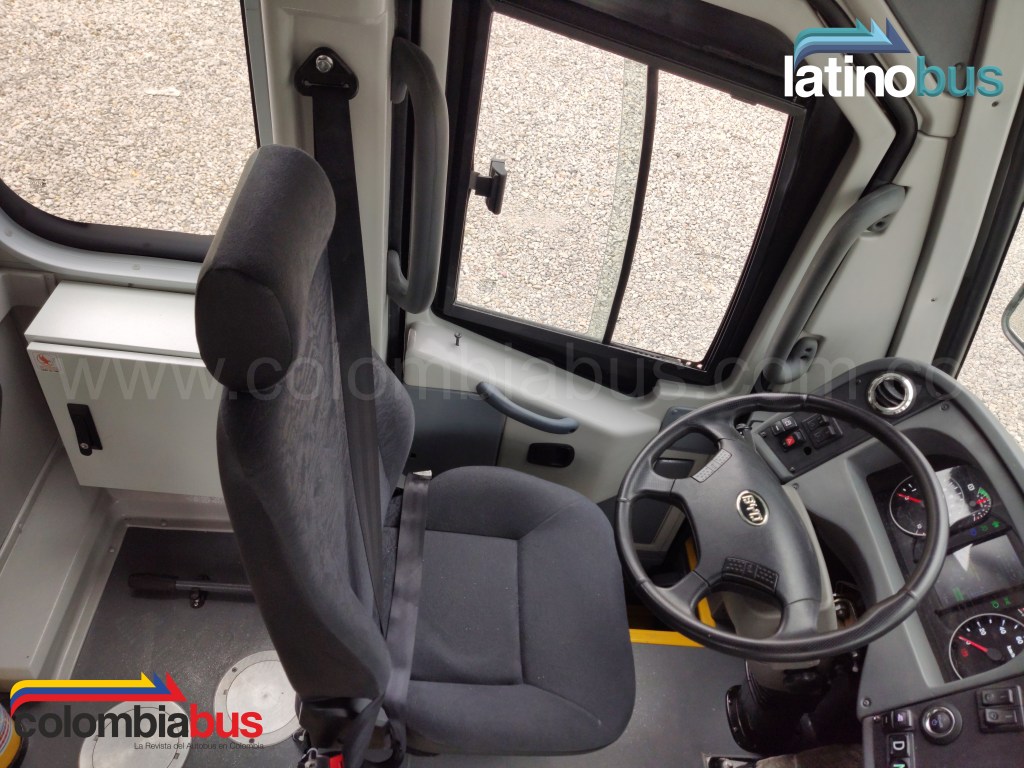

Gracias a la ubicación de la puerta de acceso a los pasajeros, detrás del eje frontal, el operador del vehículo cuenta con uno de los mayores espacios que hayamos visto en autobuses, pues el área que dispondrá el profesional del volante supera los 5 metros cuadrados.

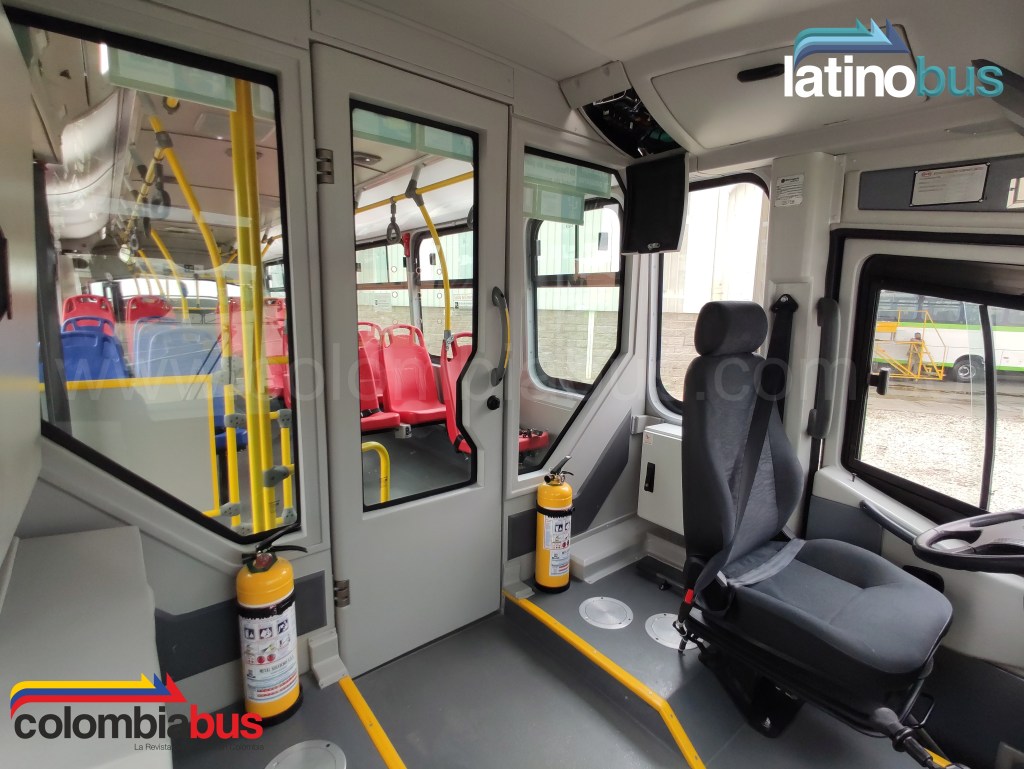

El conductor estará completamente separado de los pasajeros, gracias a una división completa, lo que ayudará a preservar distanciamiento y permitirle desempeñar su actividad con mayor seguridad, realzando además esa sensación de amplitud de “su oficina. Controles siempre al alcance de su mano, como el panel Multiplex que comunica las funciones de chasis y carrocería, así como las unidades lógicas y de control de ruta, podrán ser consultadas sin que se distraiga de su función principal de dirigir el vehículo.
También en su espacio de trabajo se encuentran instaladas cámaras para detectar cualquier anomalía en el recorrido, el asiento del operador tiene suspensión neumática para hacer más cómodas las jornadas diarias, donde podrá disfrutar de la sensación de un vehículo cuya aceleración es inmediata debido al enorme torque, menos fatiga por la transmisión automática y el silencio propio de un autobús eléctrico.
Un modelo muy atractivo y funcional, que representa también la primera gran entrega de autobuses eléctricos para Superpolo en nuestro país. Adicionalmente contribuirá a acelerar la modernización de la flota de buses de Bogotá, en línea con la intención de la administración distrital retirar los vehículos del transporte público colectivo para contar con autobuses dotados de la última tecnología para el confort de los ocupantes, la productividad, la seguridad y la sustentabilidad.
LA TECNOLOGÍA VIRUCIDA FUE CERTIFICADA EN ALEMANIA

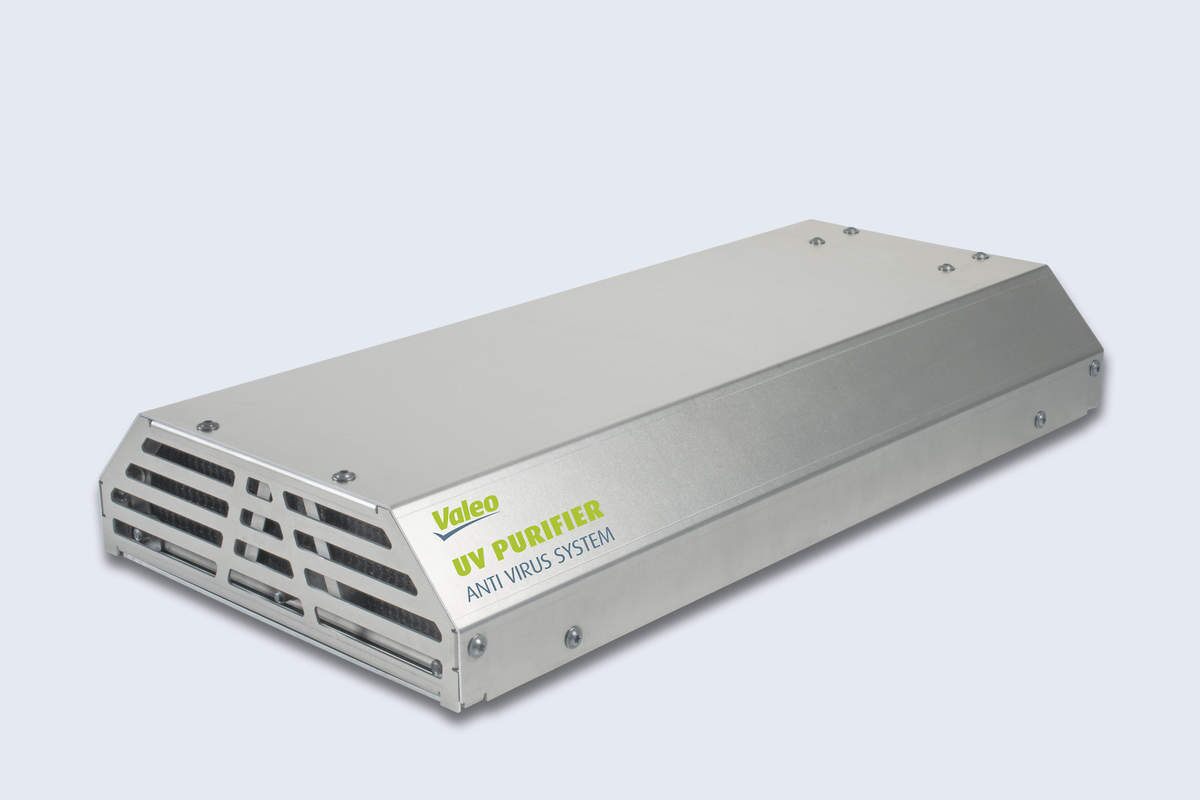

Valeo ha desarrollado el sistema de esterilización de aire más potente del mundo para cabinas de autobuses y autocares. Tras la activación, el sistema elimina, en un solo ciclo de flujo de aire, más del 95% de los virus, incluido el Covid-19, así como cualquier bacteria o moho presente en el aire que circula en la cabina. Independientemente de la fuente de infección, ya sea dentro o fuera del vehículo, los módulos diseñados por Valeo son efectivos durante todo el viaje del vehículo con pasajeros a bordo.
Los dispositivos Valeo están disponibles como una caja de solución independiente o pueden integrarse directamente en los sistemas de aire acondicionado del vehículo. Utilizan tecnología de luz ultravioleta, similar a la que se utiliza en las instalaciones médicas y hospitalarias. Los rayos ultravioleta funcionan como bactericida y germicida y pueden matar microbios como virus y patógenos. Los rayos evitan la propagación de estos microbios y pueden utilizarse como alternativa a otros métodos de desinfección, evitando el uso de productos químicos.
Valeo ha creado una solución única que integra una luz ultravioleta proporcionada por uno de los principales expertos mundiales en la tecnología y un “laberinto de luz”, que bloquea la propagación de los rayos ultravioleta fuera de la caja de metal, asegurando que los pasajeros nunca estén expuestos a ellos; sólo el aire que circula en la caja de ventilación es purificado por la luz. El 10 de julio de 2020, el Instituto de Virología Médica del Hospital Universitario Goethe en Frankfurt confirmó la eficacia virucida de la tecnología.
La solución de Valeo se ha integrado recientemente como equipo original en vehículos fabricados por Marcopolo en Brasil. Está diseñado para ser compatible con autobuses y autocares de todos los tipos y tamaños, con aire acondicionado o no, y para soportar todas las condiciones climáticas. Valeo ahora planea llevar estos sistemas a los mercados de Europa, América y Asia. Los purificadores de aire de Valeo también se ofrecerán a los operadores de vehículos que ya estén en la carretera, ya que pueden adaptarse a los sistemas de ventilación existentes o modernizarse a vehículos sin aire acondicionado. Pronto se espera llevar ese sistema a los automóviles livianos.
Transmilenio, en calidad de gestor del Sistema Integrado de Transporte Público en Bogotá, siguiendo el Plan Maestro de Movilidad, publicó el pasado 31 de julio en la plataforma SECOPII del portal Colombia Compra Eficiente, los pliegos licitatorios para adjudicar 6 contratos de concesión, que comprenden provisión y operación de flota para 6 patios (unidades funcionales) del componente zonal del sistema Transmilenio. A través de la convocatoria, se busca seleccionar las mejores propuestas para renovar 1.295 buses, que comprenden 876 busetones con una capacidad mínima de 50 pasajeros y 339 padrones para 80 personas, que operarán en 55 rutas de las localidades de Fontibón, Perdomo, Usme y San Cristóbal.
Las licitaciones TMSA-LP-03-2020 y TMSA-LP-04-2020, encaminadas a la elección de la mejor oferta para provisión y operación, respectivamente, tenían como objetivo recibir las propuestas a más tardar el próximo 2 de octubre y su adjudicación definitiva el día 20 de octubre. Sin embargo el 04 de septiembre, se realizó una audiencia pública de aclaración de pliegos y fijación de riesgos para las dos convocatorias, para que los interesados en participar o sus apoderados expusieran sus reparos a los pliegos y solicitaran los respectivos ajustes.
Durante la audiencia representantes de Zhongtong Bus, Brigard & Urrutia Abogados, Transfondo, Cuberos Cortés, Sunwin, Castro Leyva Rendón, Hyundai, Allison, Enel Codensa, BYD Colombia, Yutong, Celsia, entre otros, presentaron sus solicitudes de aclaración y ajustes a las condiciones de los pliegos, incluyendo la matriz de riesgos. Una petición casi unánime fue la solicitud de postergar los dos procesos licitatorios argumentando razones muy válidas como la asignación de los riesgos planteados en las diferentes matrices que mayoritariamente deben ser asumidos por los privados, según la definición actual y los participantes plantean que deben ser compartidos por el Distrito a través de Transmilenio y los adjudicatarios.
Asimismo, los representantes coinciden en que los cronogramas se encuentran muy ajustados y los tiempos para presentar las ofertas, conseguir financiación internacional (la banca local no está interesada ni dispuesta a apoyar) está en riesgo, por los trámites que deben cumplirse respecto a los predios donde deberán ubicarse los patios de los autobuses. Cabe aclarar que en procesos licitatorios anteriores, el cronograma fue más amplio con tecnologías que ya estaban más aterrizadas y esquemas de operación ampliamente conocidos.
Otros reparos tienen que ver con la asignación de los puntajes que determinarán cuál es la mejor propuesta, puesto se le otorgó menos peso al compontente nacional, reduciendo las posibilidades de éxito de los autobuses cuyo chasís se importa, pero la carrocería se ensambla localmente; así como las diferencias de puntuación con base en las tecnologías (eléctrica o no eléctrica).
Por estas y muchas otras razones expuestas durante la audiencia, Transmilenio publicó en la plataforma SECOPII, la resolución 504 del 14 de septiembre, que determina suspender las licitaciones TMSA-LP-03-2020 y TMSA-LP-04-2020 por un plazo de doce (12) días hábiles, modificando globalmente el cronograma del proceso, reanudándose a partir del 01 de octubre.
Por ello, los procesos como presentación de observaciones y respuestas se modifican, y las contestaciones serán hasta el próximo 19 de octubre. Con el nuevo cronograma, los procesos proceso se cerrarán el 10 de noviembre, siendo este la fecha límite para enviar las propuestas tanto en la plataforma SECOPII como en sobre único. Finalmente, la audiencia pública de adjudicación se traslada para el primero de diciembre, esperando que los contratos se legalicen el 14 del mes y desde el 4 de enero de 2021 comience su ejecución.
Para consultar la resolución, les invitamos a seleccionar el siguiente hipervínculo:
Scania continúa consolidando su presencia en los sistemas masivos, urbanos e integrados de las ciudades colombianas a través de toda su gama de productos que giran en torno a las motorizaciones de gas natural, que permiten cumplir con la norma de emisiones Euro VI, con la máxima modularidad para ofrecer diferentes configuraciones de longitudes, alturas de acceso y potencia requeridas para un desempeño adecuado en las rutas urbanas.
Para el componente zonal y alimentador del sistema Transmilenio de Bogotá, Scania Colombia ha desarrollado junto a Marcopolo – Superpolo un modelo que permite transportar hasta 90 pasajeros con confort, seguridad y proporcionándole a los operadores la mayor rentabilidad, respetando al medio ambiente al generar bajísimos niveles de emisiones y ruido, gracias al bus Scania K280IB CNG.
El cambio de nomenclatura IB indica que estamos hablando de un autobús de piso alto, que permite movilizarse por las rutas tanto planas como de laderas de las vías bogotanas y cuenta con el propulsor OC09 101 de 280HP de potencia a 1.900rpm y 1.350Nm de torque entre 1.000 y 1.400 giros. Un motor calibrado para operar en ciudades hasta 3.000 metros sobre nivel del mar sin que se afecte su desempeño, equipado con el catalizador de tres vías y capaz de mantener la proporción adecuada aire/combustible en todo momento gracias al principio estequiométrico del motor.
La potencia llega a las ruedas, gracias a la transmisión totalmente automática ZF Ecolife de seis marchas, con convertidor automático que también contribuye a economizar combustible, puesto que es gobernada electrónicamente.
CONFORT INTERIOR PARA TODOS
Marcopolo ha hecho un trabajo muy importante con su equipo de ingeniería para ofrecer el mejor balance entre confort, seguridad, capacidad y desempeño. Tres puertas permiten abordar y descender del interior con 24 asientos, con cuatro áreas muy bien delimitadas para los espacios preferenciales, destinados a las personas con movilidad reducida, que pueden acceder por la puerta de la mitad donde se encuentra el elevador Foca-Braun provisto por Soltecmo, importante aliado de Marcopolo en nuestro país.
Otro detalle importante en el Marcopolo Gran Viale BRT es el cuidado dispuesto para que el operador realice su jornada diaria con confort y seguiridad. Por eso cuenta con una división cabina completa que lo aisla, permitiéndole una distancia de separación contra los gérmenes a los que puede estar expuesto y para evitar daños a su integridad. En el pasillo una gran cantidad de asas y pasajamanos de sujeción, y las sillas del tipo rígido fabricadas por extrusión-soplado en polietileno de alta densidad, pensadas para economía y resistencia contra vandalización.
Merece destacar el trabajo en el aislamiento termoacústico realizado por Marcopolo-Superpolo para garantizar un nivel de ruido muy bajo gracias a los materiales ubicados cerca que además atenúan el calor y permiten un viaje confortable en los asientos traseros. Asimismo, la calidad de marcha se realza gracias a la suspensión neumática con contrl de nivel electrónico.
SEGURIDAD Y PRODUCTIVIDAD
El K280IB CNG está equipado con el sistema de frenos electrónico EBS que gestiona el ABS y el control de tracción, el retardador incorporado en la transmisión ZF y el sistema Hill Hold que actúa como el asistente para arranque en las pendientes de Bogotá, donde podría eventualmente ser asignado para operar en algunas rutas zonales del sistema Transmilenio.
Para garantizar la rentabilidad de la operación, Scania ha puesto a disposición de los operadores el sistema toda sus estructura de Servicios Conectados de los sistemas de Fleet Management del fabricante, que permiten monitorear hasta 78 parámetros de funcionamiento y encontrar oportunidades de mejora en los conductores.
Finalmente, el Grupo Vanti ha hecho un esfuerzo importante para desarrollar las infraestructuras de recarga en los patios y portales del sistema, permitiendo un reabastecimiento rápido de la flota de padrones a gas y una alta disponibilidad de la misma. Una tecnología que completa más de 5 años de estudios, desarrollo e implementación en los sistemas masivos de Bogotá, que permite ofrecer buses más amigables con el medio ambiente, seguros y confortables, para continuar con la renovación de la flota de buses de la capital colombiana.
